Domo Geodésico    Sorry, your browser does not support inline SVG. menú de seniarq.es domo alámbrico

Domo en castellano significa cúpula.
  No confundir con: Domus (del latín) = casa romana; Duomo (del italiano) = iglesia principal de una ciudad

La que se basa en un poliedro cuyos vértices coinciden con la superficie de una esfera (o elipsoide).

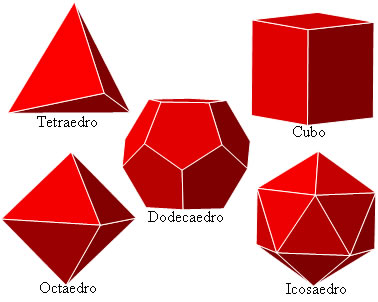

poliedros Se genera a partir cualquiera de los 5 solidos platónicos o poliedros regulares convexos. Tetraedro, Hexaedro o Cubo, Octaedro, Dodecaedro, Icosaedro
¿como? subdividiendo sus aristas y proyectando sobre la esfera circunscrita. Al número de subdivisiones se le llama frecuencia.
Lo mas habitual es partir del icosaedro.

frecuencia 2 icosaedro 2V: es facil dividir en una semiesfera
frecuencia 3 icosaedro 3V: se suele dividir por 4/9 o 5/9.

curiosidad geométrica: se obtiene el mismo resultado truncando un dodecaedro que desarrollando un icosaedro con frecuencia v2.

http://www.diversocracia.org/solid_plato.htm
http://www.aulafacil.com/matematicas-volumenes/curso/Lecc-6.htm
http://es.wikipedia.org/wiki/Icosaedro

domo con gato Se generan estructuras con una resistencia estructural muy alta respecto a la cantidad de material empleado.
Los domos monocapa requieren metodos de cálculo no lineales debido a que se pueden producir fenómenos de pandeo global e inestabilidad elástica.

madera
caña
bambú
papel de periódico
cartón
hierro. tubería galvanizada de conducción eléctrica
tuberías plásticas

tambien an placas en vez de barras.

Denominaremos barra a los elementos situados en las aristas, y nudo a los vértices o puntos de unión
Partimos del radio de la esfera exterior, lo llamaremos R
altura = R
Necesitaremos 65 barras:
  35 barras a de longitud = 0,618034 x R (cálculo exacto = 2 x R x seno(pi/10) )
  30 barras b de longitud = 0,54653 x R

Estas medidas son las que corresponden al nudo, habra que añadir la medida para completar el extremo de la barra.

Se generan un total de 26 nudos:
  10 nudos de 4 barras
  6 nudos 5 de barras
  10 nudos 6 de barras

desertdomes.com
freedome.es
acidome.ru

Nuestros Domos

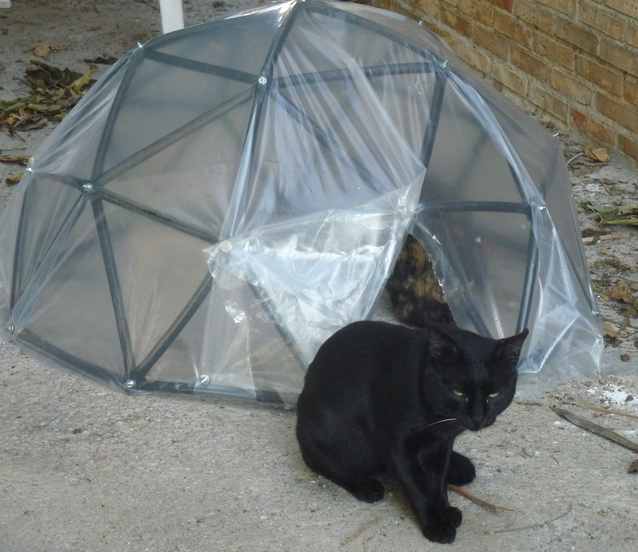

domo con gato

material: tuberia de agua de polietileno. equilibrio entre flexibilidad y rigidez que permite la simplificación de los elementos a utilizar
rapidez en fabricación, montaje y desmontaje.
resistencia a intemperie
resistencia a la rotura pero no a la deformación, o sea es un domo flexible. durabilidad
Nudos y uniones muy simplificados comparado con otro tipo de domos

Se simplifica respecto a los domos habituales uniendo barras, reduciendo así el numero de componentes, quedando total 26 barras (52 extremos para uniones):
1 barra 10xA
5 barras 5xA
10 barras 2xB
10 barras 1xB

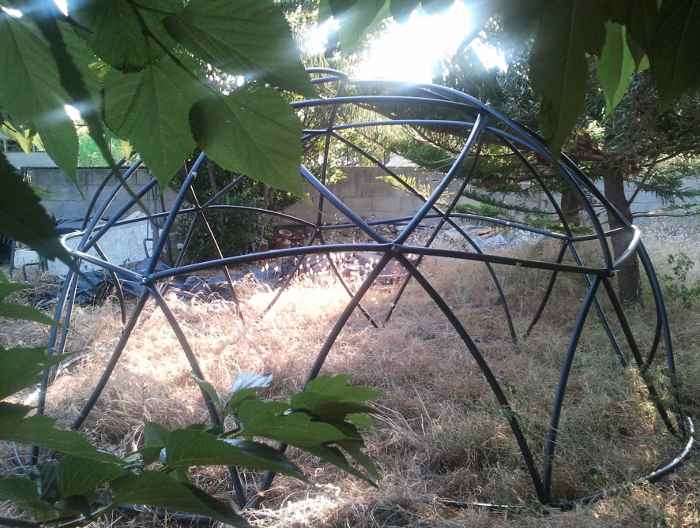

jardin

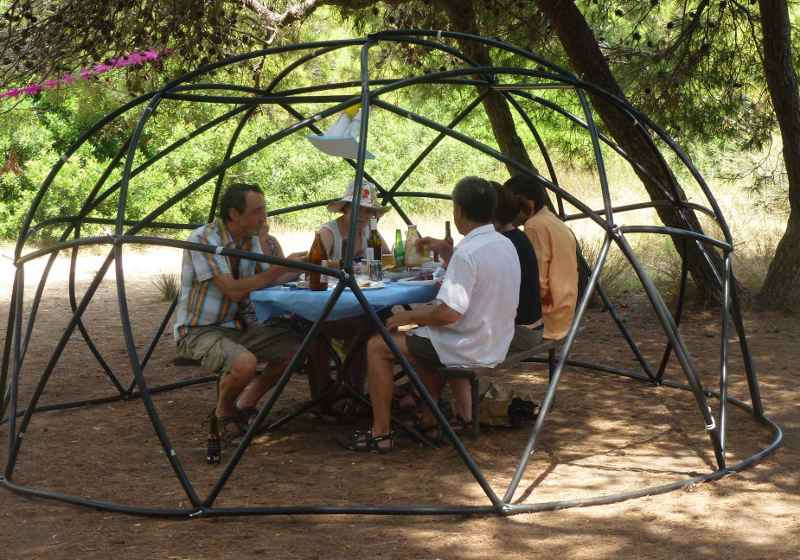

saler

es una de las formas de reutilizar este material que se deshecha mucho, especiamente en instalaciones agrarias de riego.
el polietileno es el plástico mas utilizado del mundo, es químicamente muy simple (C+H), inerte, no contaminante y no biodegradable. se obtiene de numerosas fuentes entre ellas gas, petroleo, orgánico, etc

montaje

Montado con tornillos y tuercas, de forma que queda el resto del tornillo por la parte exterior, lo que permite el fácil montaje de los elementos de cubrición y una posible capa adicional interior
Cubierta en una sola pieza sin juntas, soldaduras ni patronaje
•tiempo de fabricación, corte y perforaciones: 6 horas
•tiempo de montaje, (video benimaclet, sin cuierta) : 56 minutos
•tiempo de desmontaje, 2 personas con un atornillador electrico : 15 minutos

Video de la Construcció i taller d'un DOMO GEODÈSIC amb tub de polietilé a Benimaclet. 30 de marzo de 2014

DOMO GEODÈSIC from Jordi Ferrer on Vimeo.

También puedes verlo en youtube

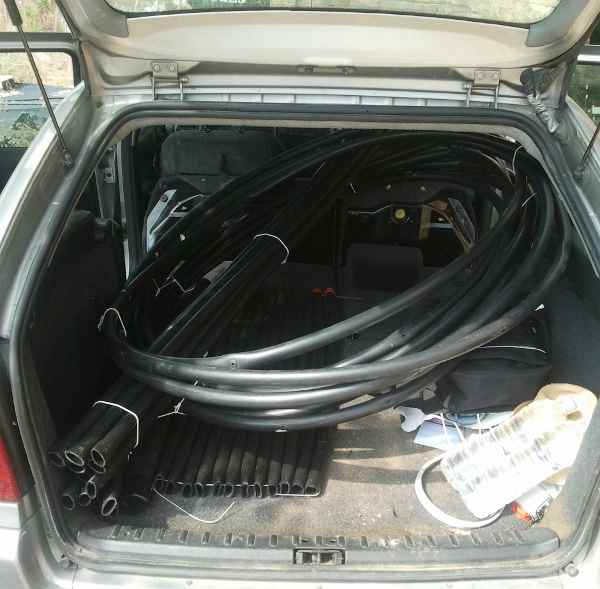

coche

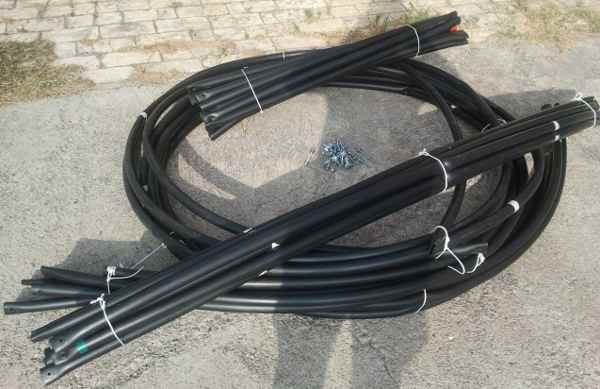

pack 1 barra 10xA = 0,618034 x 10 x radio
5 barras 5xA = 0,618034 x 5 x radio
10 barras 2xB = 0,54653 x 2 x radio
10 barras 1xB = 0,54653 x 1 x radio

6 nudos donde se cruzan 5 barras
11 nudos donde se cruzan 4 barras
9 nudos donde se cruzan 3 barras

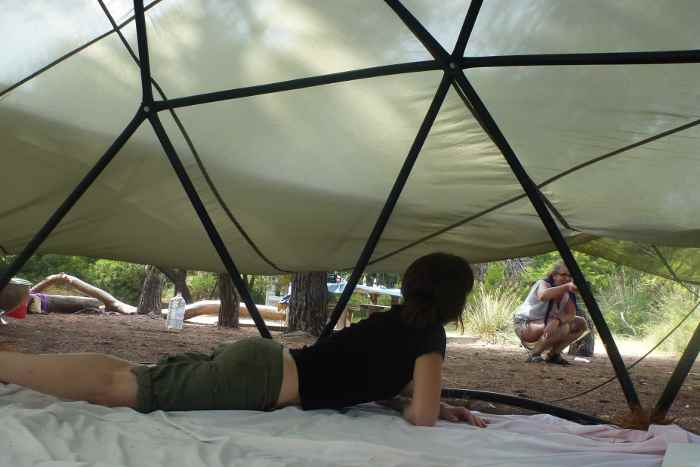

siesta ponte en contacto con nosotros mel@ctav.es, te ayudamos a hacerlo, te lo hacemos, o simplemente hablamos...

Otros

★ Con nudos impresos. Como la mayor dificultad para la ejecución de los domos suelen ser los nudo. Queremos hacer un domo imprimiendo con impresora 3d los nudos, de forma que solo reste encajar los tubos en estos. Queremos así domos de montaje super rápido y super sencillo.
★ Domo bioclimático de tubo de polietileno y lámina de polietileno. doble capa y diferentes materiales orientados climáticamente
★ Domo bioclimático de mortero armado, aislamiento de corcho natural.
★ Spa natural.

silla •invernadero
•cama fría
•emparrado > flores, leguminosas...
•cenador malla mosquitera
•spa natural
•pajarera
•piscina climatizada
•observatorio estelar
sala proyeccion esférica
